防深海巖石縫隙卡住的球型膠套尖刺纜繩

　　摘要

　　這種纜繩涉及特種纜繩，具體涉及一種防深海巖石縫隙卡住的球型膠套尖刺纜繩。包括纜繩、設置在所述纜繩上的若干球型膠套，所述球型膠套包括通過固定結構固定在所述纜繩上的膠套本體、設置在所述膠套本體上的若干尖刺。這種纜繩通過球型膠套及設置在其上的尖刺間接的增大了纜繩的直徑，這樣纜繩就不會被小的巖石縫隙卡??；而對于那些大的巖石縫隙，即使球型膠套被卡在里面，但是由于球型膠套是軟的空心的且?guī)в屑獯蹋坏┗厥绽|繩，球型膠套就會變形，就會以尖刺為圓心旋轉，這樣繩子就可以掙脫。

　　技術領域

　　這種纜繩涉及特種纜繩，具體涉及一種防深海巖石縫隙卡住的球型膠套尖刺纜繩。

　　背景技術

　　所謂深海纜繩就是用于貨船或者大型船只打撈或者科學團隊用來進行某項試驗的一種特種纜繩。深海纜繩在使用過程中需經常的釋放、收回，因此很容易被海底巖石縫隙卡住。一旦纜繩被巖石卡住，不但影響任務的完成，嚴重的甚至可能導致安全事故。因此，這種纜繩公開了一種可以防止被巖石縫隙卡住的深海纜繩以解決現有纜繩存在的不足。

　　具體內容

　　[0004] 為解決現有技術存在的不足，提供了一種防深海巖石縫隙卡住的球型膠套尖刺纜繩。

　　[0005] 這種纜繩的技術方案為：

　　[0006] 防深海巖石縫隙卡住的球型膠套尖刺纜繩，包括纜繩、設置在所述纜繩上的若干球型膠套，所述球型膠套包括通過固定結構固定在所述纜繩上的膠套本體、設置在所述膠套本體上的若干尖刺。

　　[0007] 所述纜繩上設置有防腐蝕涂層。

　　[0008] 所述固定結構包括設置在所述膠套本體上的貫穿螺孔、與所述纜繩編織在一起的固定套。

　　[0009] 所述膠套本體設置為空心結構。

　　[0010] 所述膠套本體上設置有若干通氣孔。

　　[0011] 相鄰兩個球型膠套之間的距離為40～60cm。

　　[0012] 所述膠套本體的直徑為纜繩直徑的2～5倍。

　　[0013] 所述尖刺設置為實心結構。

　　[0014] 相鄰兩個尖刺之間的距離相等。

　　[0015] 所述尖刺的長度為1～2cm。

　　[0016] 這種纜繩所達到的有益效果為：

　　[0017] 這種防深海巖石縫隙卡住的球型膠套尖刺纜繩通過球型膠套及設置在其上的尖刺間接的增大了纜繩的直徑，這樣纜繩就不會被小的巖石縫隙卡住；而對于那些大的巖石縫隙，即使球型膠套被卡在里面，但是由于球型膠套是軟的空心的且?guī)в屑獯蹋坏┗厥绽|繩，球型膠套就會變形，就會以尖刺為圓心旋轉，這樣繩子就可以掙脫。

　　附圖說明

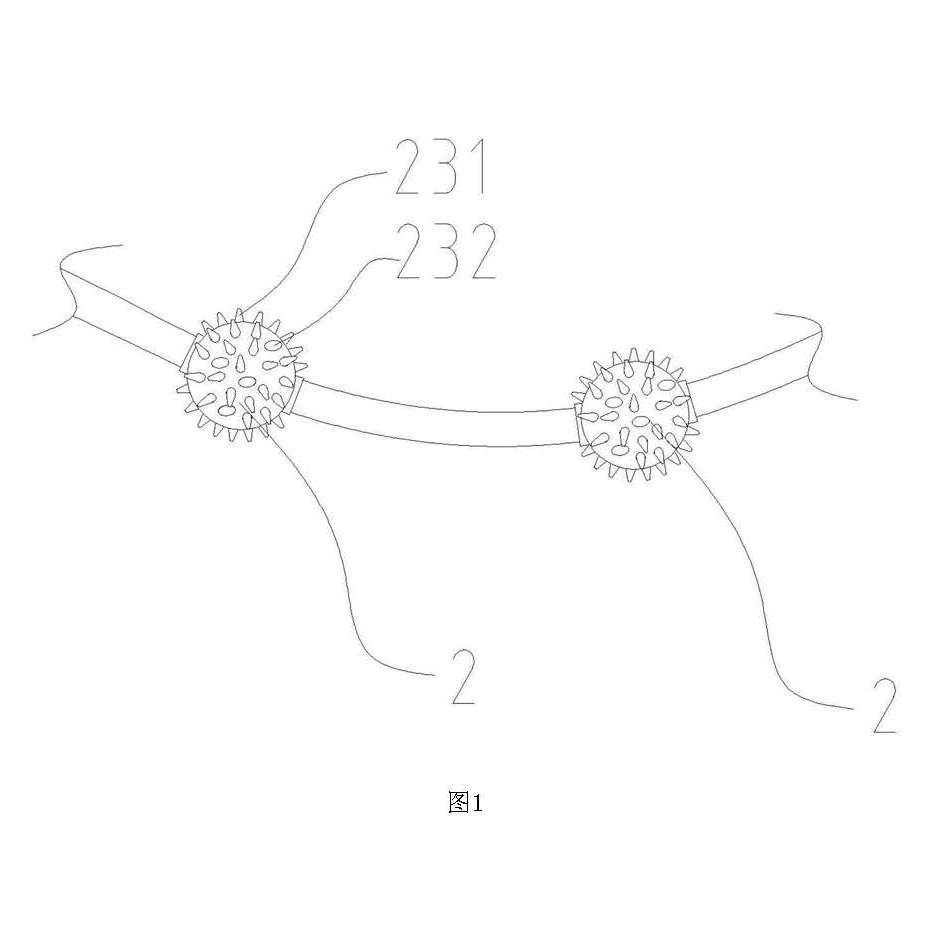

　　[0018] 圖1是本發明結構示意圖。

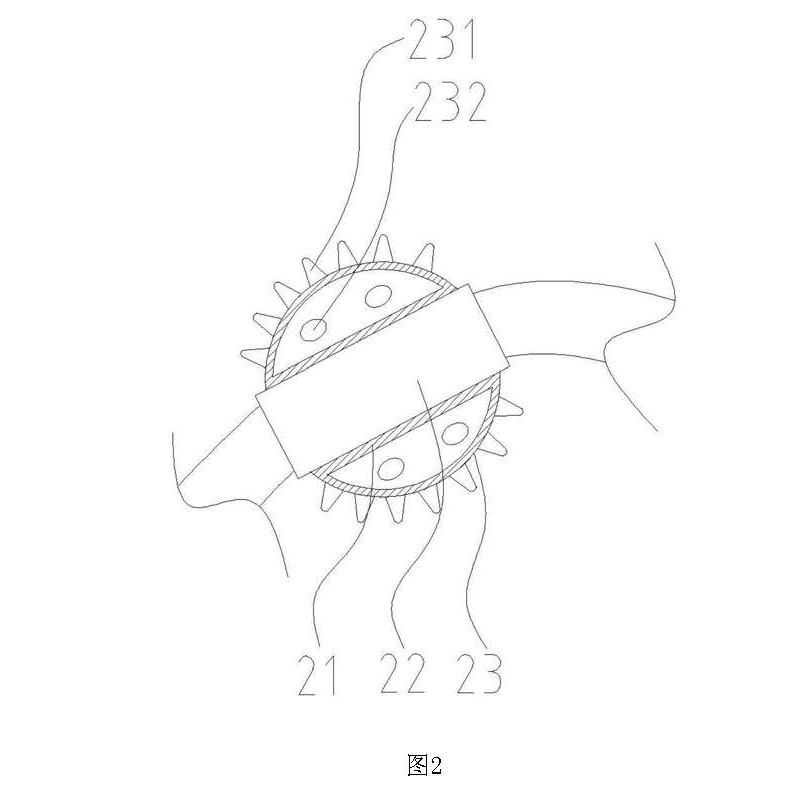

　　[0019] 圖2是本發明球型膠套剖視圖。

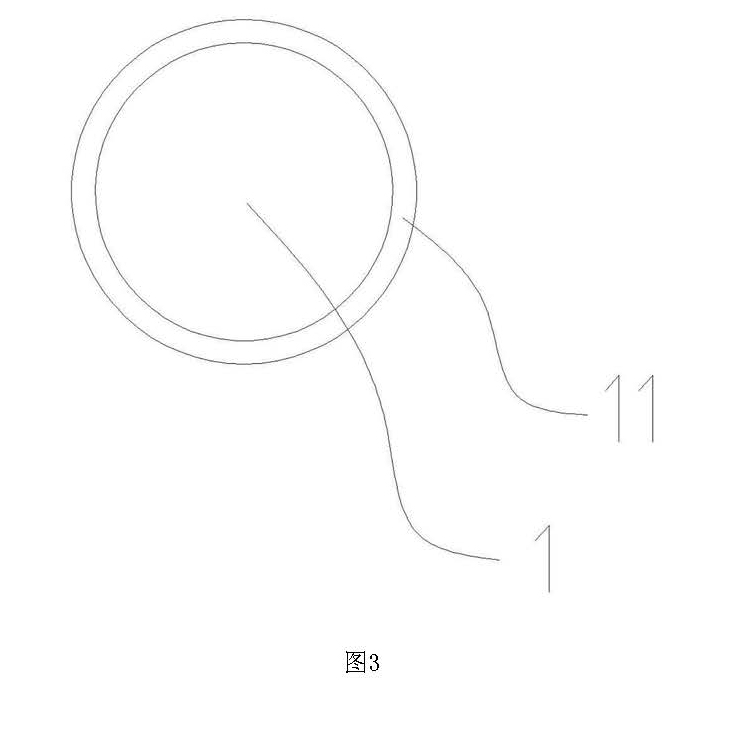

　　[0020] 圖3是繩纜橫截面圖。

　　[0021] 圖中，1、纜繩；11、防腐蝕涂層；2、球型膠套；21、貫穿螺孔；22、固定套；23、膠套本體；231、尖刺；232、通氣孔。

　　具體實施方式

　　[0022] 為便于本領域的技術人員理解這種纜繩，下面結合附圖說明這種纜繩的具體實施方式。

　　[0023] 如圖1～3所示，提供了一種防深海巖石縫隙卡住的球型膠套尖刺纜繩，包括纜繩1、設置在所述纜繩1上的若干球型膠套2。所述纜繩1可以為纖維繩，也可以是鋼絲繩，所述纜繩1上設置有防腐蝕涂層11，所述防腐蝕涂層11的厚度為0.2cm，均勻的涂抹在所述纜繩1上，可以大大增加纜繩1的防腐蝕能力。所述球型膠套2包括通過固定結構固定在所述纜繩1上的膠套本體23、設置在所述膠套本體23上的若干尖刺231。

　　[0024] 所述固定結構包括設置在所述膠套本體23上的貫穿螺孔21、與所述纜繩1編織在一起的固定套22。所述固定套22可以采用多種方式與所述貫穿螺孔21固定在一起，比如采用螺紋或者采用膠水。之所以將膠套本體23與固定套22分開設計，主要是為了節約生產成本。生產時同一直徑的纜繩1可以批量生產，只需固定上不同規格的球型膠套2就可個性化的生產出適用于不同海底巖石情況的深海纜繩(不同的海域的海底巖石裂縫的平均寬度是不同的)，最大化的標椎化生產流程，降低生產成本。

　　[0025] 所述膠套本體23設置為空心結構，所述膠套本體23上設置有若干通氣孔232。纜繩進入海水后，海水可以通過通氣孔232流入所述膠套本體23。同時當膠套本體23受到擠壓后，由于膠套本體23是空心結構，因此膠套本體23可以很容易的發生變形，海水也會從通氣孔232中流出。所述膠套本體23的直徑為纜繩直徑的2～5倍，其具體的直徑大小根據船舶作業區域的海底巖石情況而定。此外，相鄰兩個球型膠套2之間的距離為40～60cm，以此將海洋纜繩支起，防止纜繩被巖石縫隙卡住。

　　[0026] 所述尖刺231設置為實心結構，相鄰兩個尖刺231之間的距離相等，所述尖刺231的長度為1～2cm。

　　[0027] 這種纜繩通過球型膠套2及設置在其上的尖刺231間接的增大了纜繩的直徑，這樣纜繩就不會被小的巖石縫隙卡?。欢鴮?duì)于那些大的巖石縫隙，即使球型膠套2被卡在里面，但是由于球型膠套2是軟的空心的且?guī)в屑獯?31，一旦回收纜繩，球型膠套2就會變形，就會以尖刺231為圓心旋轉，這樣繩子就可以掙脫。

　　[0028] 此外，這種防深海巖石縫隙卡住的球型膠套尖刺纜繩還可以和普通纜繩一起組合使用，以進一步減少成本。普通海洋纜繩漂浮在海水中，這種纜繩只設置在普通海洋纜繩的末端可能與海底巖石接觸的那一部分。
